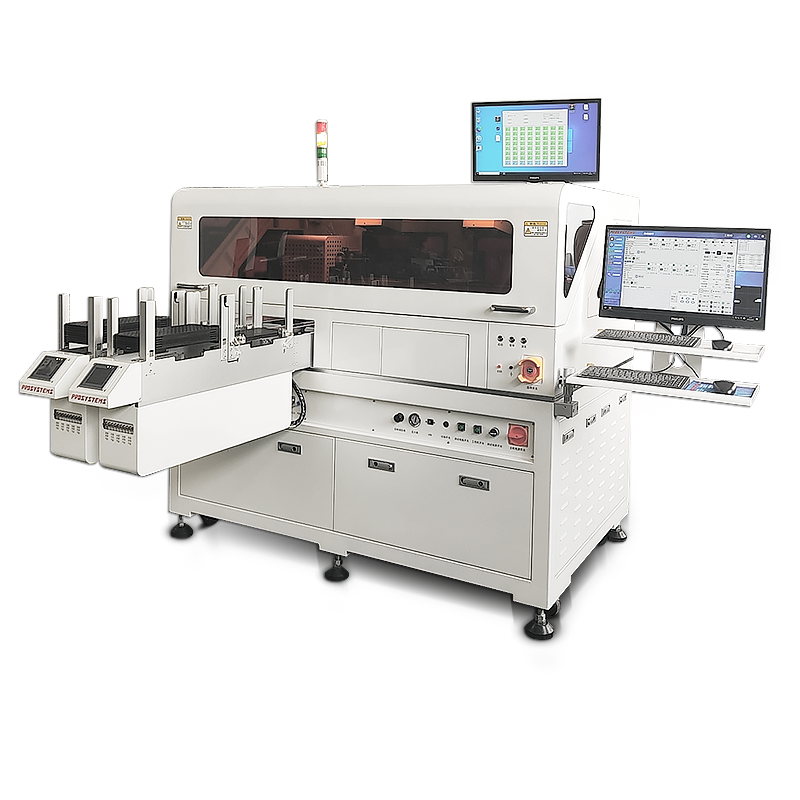

全自动芯片测试机：是基于玛雅吧量产型全自动芯片烧录测试机Pro360&PG340装备平台，，，，，研发的一款离线式芯片测试装备ATH360。。。装备主要的传动部件使用细密研磨滚珠丝杆、直线导轨伺服电机控制系统。。。装备使用Adlink工控平台配合上下CCD细密定位，，，，，是一款高响应，，，，，高稳固性的自动化装备。。。同时装备含有声光报警系统，，，，，清静光栅系统，，，，，装备切合电子类装备的ESD及接地规范。。。
产品说明：产能、高精度
高产能、高精度；；；；
配备4PCS贴片机级吸嘴头，，，，，取放周期约5.76S/4Pcs；；；；
装备主要传动结构使用入口细密丝杆伺服系统，，，，，装备稳固可靠；；；；
细密真空吸盘系统，，，，，接纳日来源装真空爆发器，，，，，吸嘴各自自力运行
搭配细密CCD组件定位，，，，，上CCD（选装）可扫描二维码和调机定位，，，，，下CCD相机航行照相；；；；
装备可凭证TRAY盘间距系统智能选择吸嘴产品取放模式；；；；
系统参数：
1. 装备支持芯片规模6*6mm-16*20mm芯片产品；；；；
2.装备计划暂时设置一台显示器，，，，，遵照现实需要选择切换到差别的工控机与测试电脑；；；；
3.装备人性化界面，，，，，容易操作，，，，，生产数目即时显示并纪录生涯，，，，，利便生产治理：
4.强盛的数据清静包管；；；；高效率的量产模式；；；；具备标准编程接口、利便定制种种算法；；；；
5.一机可以替换10 人事情量；；；；一人可操作多台，，，，，大幅降低人工本钱；；；；
6换线时间：＜20分钟（软件装载、适配器替换、tray位置校正、调校等全历程时间）；；；；
7.抛料率：＜3‰（一连作业24小时抛料数目盘算，，，，，插座完好状态，，，，，不含原材不良导致的抛料）；；；；
8.时间稼动率：>99% （盘算要领(1-装备故障总时间/装备运行总时间）*100% 以一个月为单位盘算）相关手艺参数；；；；
控制精度：
1.X、Y轴伺服电机+细密入口滚珠丝杆，，，，，精度:X轴±0.02mm;Y轴±0.02mm;
2.Z轴步进电机+细密同步带，，，，，Z轴±0.05mm; U(θ)轴±0.15度；；；；
3.包括细密上CCD（组件坐标调解）；；；；下CCD定位系统（芯片定位）下CCD随着Y轴移动；；；；
收支料装置：
TR29M（改）多组TRAY盘供料机；；；；
支持定制单盘NG出料系统；；；；（适合NG品少产品，，，，，性价比更高）
支持选配编带出料系统，，，，，使用时需要移除补料盘组件；；；；
其他参数：
1控制系统：Adlink工控机，，，，，Windows 10 系统/19寸液晶显示器(16:9) 。。。
2. 电源 ：事情电压：190～240V/50Hz，，，，， 功率：2.0KW；；；；
3.空压：0.5-0.7Mpa；；；；
4.噪声：小于80分贝；；；；
5.主机尺寸:L1500 X W1000 X H1450mm(含脚垫100mm/不含报警灯高度400mm)；；；；
6.主机净重：700kg（以现实出货为准）
